组合式气浮


概述
       在给水排水处理工艺中对于比重接近于水的微小悬浮物的去除,气浮分离技术是有用的方法。组合气浮设备结构紧凑,造型美观。
       组合气浮因其占地小,电耗省,操作方便,处理效果好等优点,已被应用于各类污水处理工程。

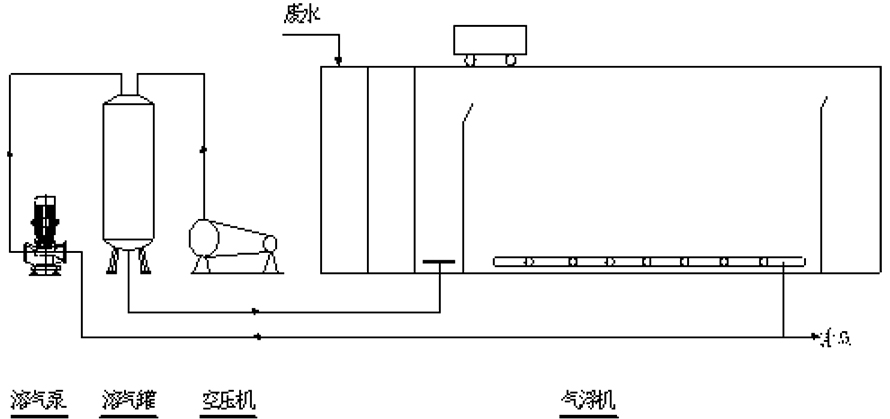

工作原理


       该装置主要起固液分离作用,去除废水中的悬浮物(SS)、油污、色度,同时可以降低COD、BOD等污染物,主要利用溶气系统产生的溶气水中的微气泡,与水中的悬浮物絮体碰撞粘合在一起,形成“微小气泡—悬浮物复合体”,该“微气泡—悬浮物复合体”逐渐共聚,体积变大,形成比重小于1的“气泡—悬浮物复合体”。溶气水在 0.3-0.5MPa的工作压力的情况下,使空气Max限度地溶入水中,通过减压释放,形成直径在20μm-30μm左右的微小气泡。
       在废水中加入絮凝剂PAC或PAM(PAC为20-50mg/L,PAM为PAC的1/10左右),经过5min的有效絮凝反应(其时间、药量和絮凝效果须由实验测定),进入接触区。
       在接触区内,微气泡与废水中絮体相互粘合,一起进入分离区,在气泡浮力的作用下,絮体与气泡一起上升至液面,形成浮渣,浮渣由刮渣机刮至污泥区。下层的清水通过集水管排出。处理后,清水一部分回流,供溶气系统使用,另一部分则排放。

产品型号和技术参数
注:表中设备溶气水回流比按30%考虑。水力表面负荷3~5m3/m2h停留时间:15~30min。
工业废水的溶气水回流比、表面负荷及停留时间应按照水质相应调整。
型号 处理污水
量(m3/h)
溶气水量
(m3/h)
主 电 机
(km)
加 气 电
机(km)
分 离 区
面积(m2
刮渣机
(kw)
设备自重
(kg)
YTH-1.5 1.5~3 0.5~1 1.5 0.37 1.0 0.12 1100
YTH-5 3~5 1~2 2.2 0.37 1.5 0.25 1400
YTH-10 5~10 2~3 3.0 0.37 3.0 0.25 1900
YTH-15 10~15 3~5 4.0 0.37 4.5 0.25 2400
YTH-20 15~20 5~7 4.0 0.37 5.4 0.25 3000
YTH-30 20~30 6~10 5.5 1.5 8.0 0.25 3700
YTH-40 30~40 8~13 5.5 1.5 9 0.25 4300
YTH-50 40~50 15~20 7.5 1.5 11.5 0.25 4950
YTH-70 60~70 20~25 7.5 1.5 17.5 0.25 6000
YTH-80 70~80 25~28 15 1.5 18.5 0.55 6700
YTH-150 130~160 40~60 15 5.5 25.0 1.1

应用范围
       气浮作为水处理的一个工艺被广泛用于污水处理及给水净化工程。本设备适用于:
       1、造纸白水纸浆回收及清水回用。
       2、各种重金属离子的去除。
       3、炼油废水、油污分离。
       4、制革废水杂质去除。
       5、印染废水色度及杂质的去除。
       6、各种生物处理、生物泥膜固液分离。
       7、污泥浓缩(处理量为设备能力的20%-30%)。
