内进流网板式格栅是一种替代传统转鼓格栅的细格栅，主要用于自来水厂，污水厂等各类污水处理项目中，用以分离和去除污水中的木楔、枝杆、毛发、纤维物等悬浮物，及应用于MBR膜前处理设备。

技术参数

格栅宽度B（mm）	600~3000
安装角度（°）	60~90
孔径（mm）	≤1
功率（KW）	0.75~4.0
适用池深（m)	2~15
适用池宽（m)	≥1.5
冲洗水压力（MPa）	≥3.0
捕捉率（bar)	80-90%
单台处理量（万吨/天）	4-15
单位过水流量（参考）孔径：≤3	700m3/h
单位过水流量（参考）孔径：≤4~6	900m3/h

性能特点
       1、捕获细小悬浮物效率高；
       2、上部垂直安装大大节省空间；
       3、栅板容易拆卸和替换；
       4、过水量大；
       5、替代传统转鼓格栅；
       6、MBR膜前处理设备。

主要结构及工作原理

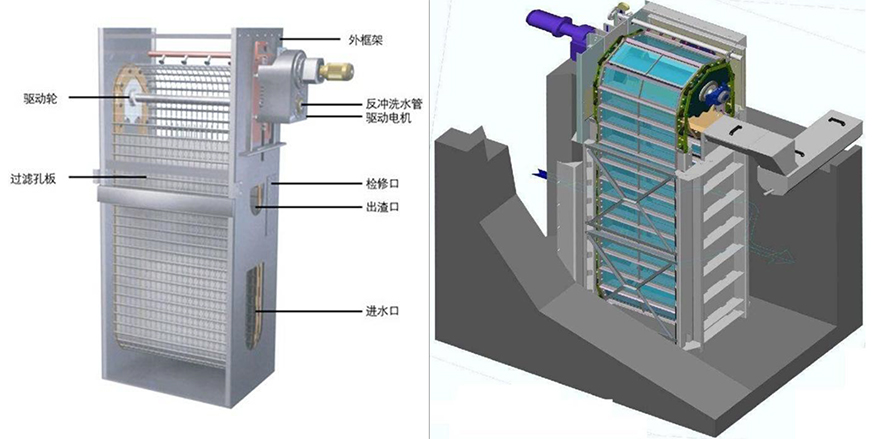

       该设备主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统、集渣槽及电控系统组成。带有悬浮物的污水进入该设备，污水从格栅两侧的网板流出，木模、枝杆、毛发、纤维物等悬浮物被截流在内壁上，并随着回转链的不停运动，提升至格栅顶部。设备顶部在网板外侧设有压力冲洗装置，该装置不停地对顶部滤网进行冲洗，把被截流的悬浮物冲刷到设备内部的集水槽中，自流出格栅。

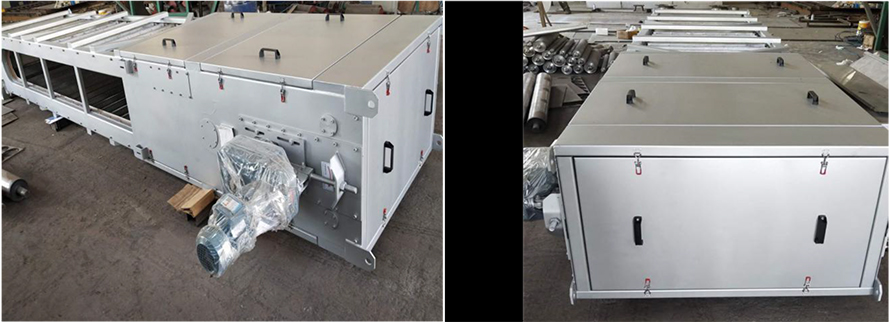

设备图片
